PSFE180基本型系列
PSFE180

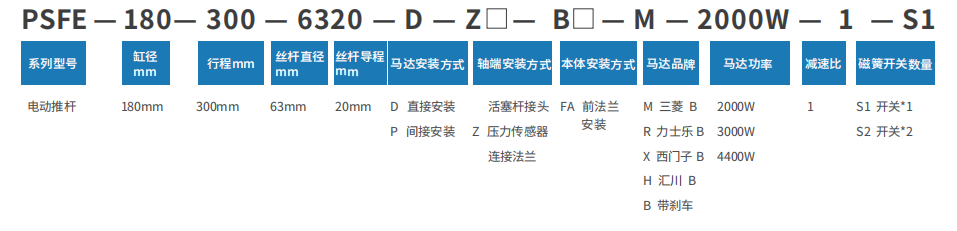

型号表示方式

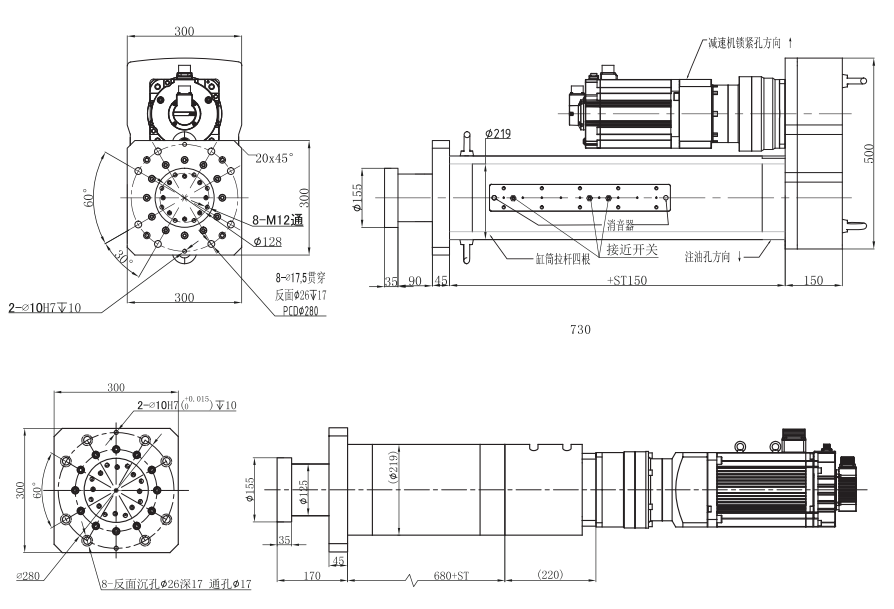

外形尺寸图

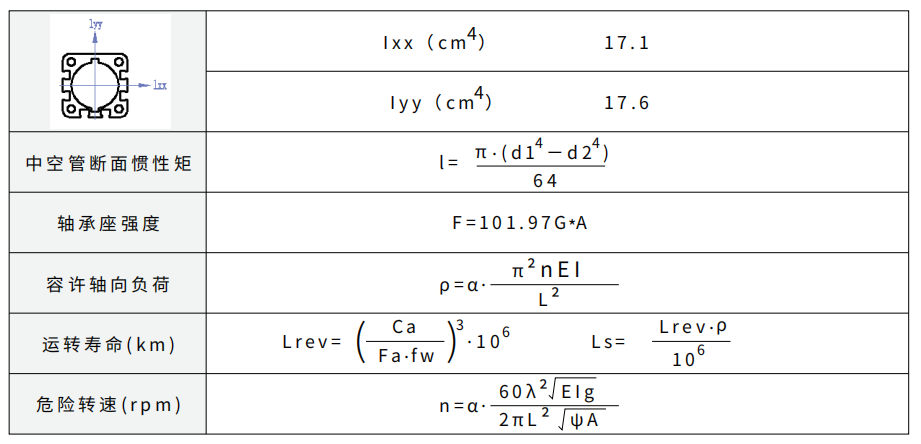

应力资料表
注:有效行程超过细长比时可能发生共振，行程每增加100mm时，最大速度应减低15%负载条件以行走10000KM为准。
技术参数
|
规格 |
电缸型号 | PSFE180基本型 | ||
| 滚珠丝杆直径（mm）（重载型外循环） | 63 | |||
| 螺杆等级 | C5 | |||
| 丝杆导程（mm） | 20 | |||
| 电缸推力范围（kN） | 200-300 | |||
| 细长比 | 1:70 | |||
| 行程范围（mm） | 1-5600 | |||
|
输入指标 |
类型 | 直接安装、间接安装 | ||
| 减速比PAB180-L2 | 1：20 | 1：20 | 1：15 | |
|
电机额定功率（kW） |
4.4 | 5.5 | 7.5 | |
| 电机额定转矩（Nm） | 28 | 35 | 47.75 | |
| 电机额定转速（rpm） | 1500 | 1500 | 1500 | |
|
输出指标 |
电缸额定推力（kN） | 150 | 180 | 200 |
| 电缸额定速度（mm/s） | 25 | 25 | 33.3 | |
注:此型号所配电机为固定品牌电机，选型前请先咨询
